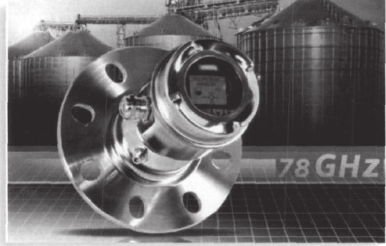

西门子在北京发布了首款工作频率为78GHz的雷达物位计SITRANSLR560。该产品用于固体料位测量,适用于水泥、矿山、冶金、化工等行业。尤其在高粉尘环境下,该仪表也可以实现良好的信号反射。西门子通过先进科技,帮助用户实现最简单、可靠、免维护的物位测量,同时提高工业用户的行业竞争力。在新品发布会上,西门子(中国)有限公司工业业务领域工业自动化集团总经理王海滨表示西门子矢志创新,一直引导着科技的潮流。在领先中仍然坚持科技创新是西门子发展的基础,也是为客户提供最卓越产品的有力保证。工业自动化集团传感器与通信部总经理钱晓仑在谈到SITRANS LR560时指出:“78GHz在目前市场上的工作频率最高,这项最新技术使得LR560适用于多种苛刻工况,西门子希望并相信它能够满足客户对物位仪表的种种期待。”


SITRANS LR560是一种非接触式的2线制FMCW(连续调频)雷达物位计,其量程可达100m。它发射的4°窄波束可以避免料仓壁阻碍物和其他装置的干扰,这就使得它可以安装在料仓顶部的任何地方。作为第一款78GHz频率的雷达物位计,它发射的短波长电磁波可以从固体物料处获得异常良好的信号反射,即使物料存在陡峭的斜坡也不例外。SITRANS LR560图形化的快速启动向导可以在极短时间内引导用户实现可靠、准确的料位测量,甚至不需要任何附加的微调。

该产品还支持HART,PROFIBUS PA,或FOUNDA-TIONTM现场总线协议。可在本地用按钮编程或使用红外手操器编程。该物位计也支持远程组态和诊断功能,可通过西门子SIMATIC PDM(过程设备管理软件),艾默生AMSTm,或西门子DTM的PACT ware实现。西门子LR560的本地显示界面采用了背光显示器,并为了方便操作它可任意旋转到4个位置。独特的平面天线可有效防止物料附着,同时也集成了吹扫连接用于清除异常黏附的固体物料。高工作频率可以不需要瞄准器,但瞄准器型法兰可以帮助波束对准特定的区域,例如料仓的锥形排放区。

雷达物位测量是一种非接触和低维护的测量方式。和许多传统的水平测量工艺不同,雷达测量装置具有非常高的精度,并能够适应各种非常恶劣的测量环境,测量时不依赖过程密度,压力和温度等环境因素。目前在物位测量领域中,困扰用户的是一些大型固体料仓的物位测量,特别是用于50/100m以内的充满粉尘和扰动的加料状态下的料仓。相关技术的仪表例如电容或导波雷达TDR在放料时物位下降时会受到很强的张力负载,可能会导致仪表损坏。而高粉尘工况又可能会超出非接触式超声波物位测量系统的能力。雷达的工作频率越高其电磁波波长越短,越容易在倾斜的固体表面有更好的反射,并具有较窄的波束宽度,可有效避开障碍物,因此高频的调频雷达技术尤其适合大型固体料仓的物位测量。

78GHz雷达物位计特点

(1)坚固的不锈钢外壳设计,适于工业应用;

(2)78GHz高频可提供超窄波束角,避免安装立管产生的噪声,并可在倾斜物料表面获得良好反射;

(3)瞄准器可帮助波束对准特定的区域,例如锥形排放区;

(4)平面天线设计可有效防止物料黏附;

(5)针对黏附性很强的固体粉料有吹扫连接可实现自清洁;

(6)本地显示界面可进行现场编程和诊断。

佑富78GHz雷达物位计参数(URT系列高频雷达物位计平面式)

测量范围:70米

过程连接:螺纹、法兰

过程温度:-40-300℃

过程压力:-1.0-20bar

频率范围:26GHZ

防爆/防护等级:EXiallCT6/IP68

信号输出:4~20mA/HART(两线)

经过不断的研发与实践,佑富目前已经拥有120GHz雷达物位计,在雷达物位计领域起着一个好的开端。
